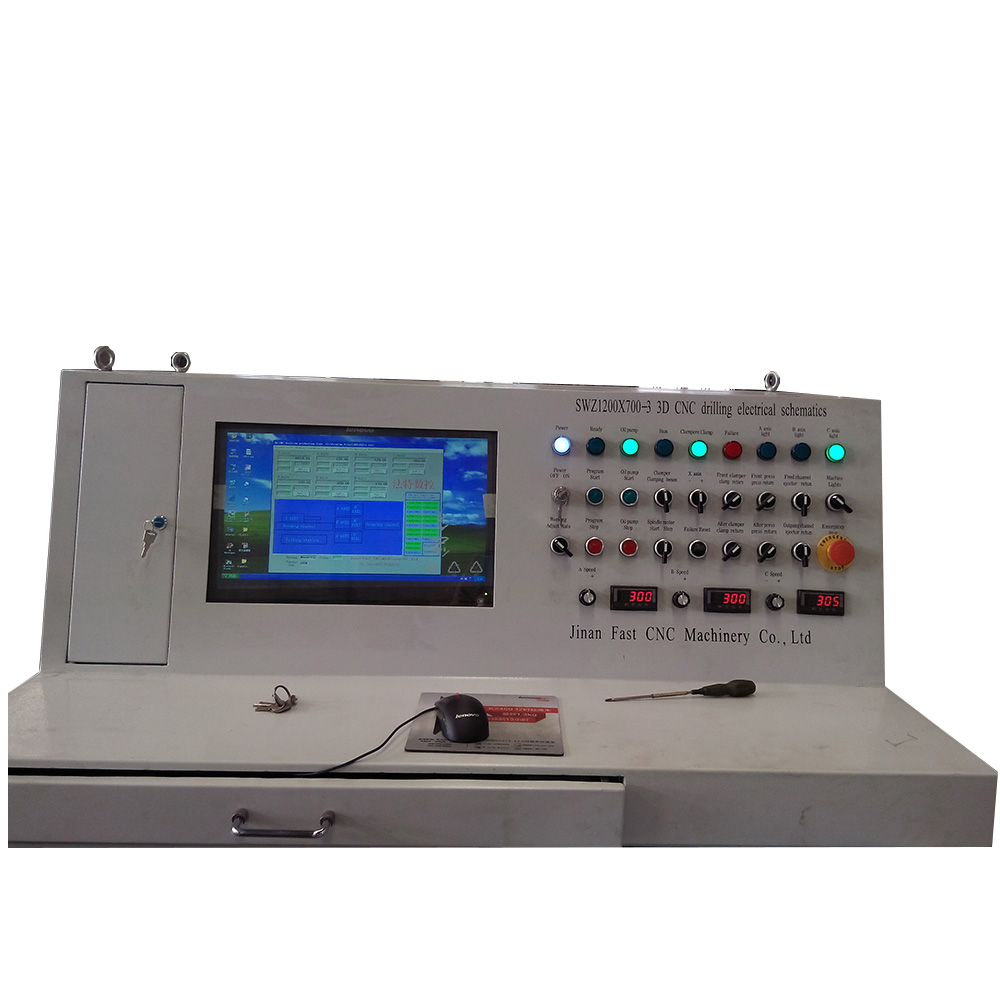

項 目 名 稱

單位

規 格

H型鋼：大寬度×大高度

mm

1000×500

H型鋼：小寬度×小高度

mm

150×100

自動送進料長度

mm

1000～12000

大工件腹板厚度

mm

≤40

大重量

kg

15000

鉆孔主軸數量

個

3

每個主軸轉速范圍

r/min

180～750

軸向工進速度

mm/min

20～200

上單元主軸進給行程

mm

220

左、右單元主軸進給行程

mm

220

腹板大鉆孔直徑

mm

φ40

翼板大鉆孔直徑

中心線

移動范圍

上單元主軸橫向(左右)移動范圍

mm

40～1000

左右單元主軸垂直(上下)位置移動范圍

mm

30～500

非基準側單元水平移動范圍

mm

0-600

鉆夾形式

莫氏錐孔

4＃

孔群內孔距誤差

mm

±0.5

相鄰孔群孔距誤差

mm

±0.75

壓縮空氣壓力

MPa

0.4-0.6

冷卻箱容量

L

80

夾持臂上下（豎直方向）行程

mm

220

夾持臂左右（橫向）行程

mm

350

夾持臂運動（前進方向）行程

mm

13500

齒輪齒條傳動伺服電機功率

KW

約4

上料道外形尺寸（長×寬×高）

mm

15000×1250×1630

下料道長度

mm

12000

總功率

KW

約30

生產線外形尺寸 L×W×H

mm

30000×6100×3050
